sábado, 15 de outubro de 2011

3 º Workshop mini veleiro rc




Mais uma sessão
Esta e a parte que temos de ir com calma e testar primeiro tudo antes de colar


Depois de um pequeno acerto no painel da popa(derivado a espessura do pvc ser superior ao usado no plano)
cola-se com super três o painel as laterais e reforça-se com fita cola



De seguida fixa-se o convés provisoriamente com fita cola



Depois então cola-se as laterais na proa



Ficamos com este aspecto

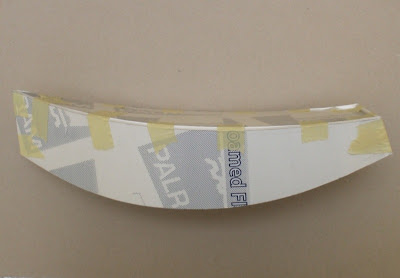

Depois de acertarmos o ângulo da laterais colamos o fundo com super três aos painéis das laterais e reforça-se com fita cola



Enquanto tudo seca muito bem partimos para a construção o patilhão

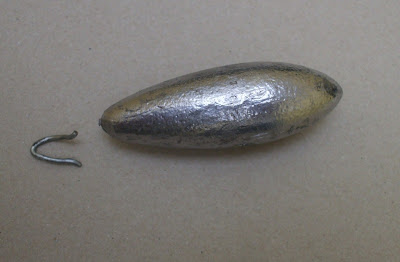

Pegamos na chumbeira e retiramos a argola



Marca-se onde iremos furar para colocar um pedaço de varão inox roscado de 3mm



Depois de furado (esta operação temos de ter cuidado pois o chumbo tende em prender a broca temos de furar devagar)
Escariamos dos dois lados de modo a porca ficarem dentro da chumbeira
depois com o ferro de solda tapa-se o local das porcas e o buraco donde retiramos a argola



Fazemos no pvc do patilhão um rebaixo de modo ao varão entre dentro

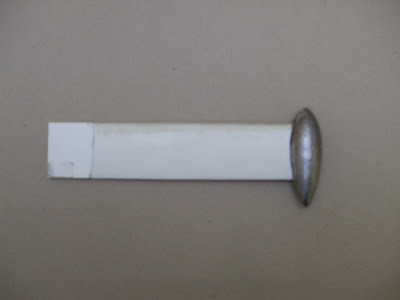

No final colamos o varão ao pvc com cola epoxi e a duas partes do pvc com super três,
depois de seco, com lixa desbasta-se de modo que fique aerodinâmico

segunda-feira, 10 de outubro de 2011

3 º Workshop mini veleiro rc

Vamos dar inicio ao workshop TEAM Footy
para quem não sabe o que é um Footy , trata-se de um pequeno veleiro de fácil construção e transporte, super prático, super económico.
A base que iremos utilizar é os planos do "Bob About"
por se assemelhar as linhas dos veleiros TEAM
O principal objectivo deste workshop (a ideia é que cada sócio construa um) a realização na TEAM de vários modelos para se realizarem pequenas regatas e utilizar os pequenos lagos que há nos jardins do concelho.
Este workshop será realizado nas sessões que efectuamos na loja, ou pelas várias impossibilidades de alguns sócios (estarem ausentes do país ou habitarem longe da sede) on line seguindo o tópico no fórum da TEAM http://gafanhateam.forumeiros.com/t92-team-footy

Trabalhos da primeira sessão

Marcar as peças no pvc para cortar com x-acto

Painel
Fundo

Painel
Convés

2 peças para patilhao
2 peças para leme
Painel da popa
Peça para fixação dos servos( será em contraplacado 5mm)

Elaboração do Leme

Abertura de canal no pvc para varão de carbono

Reforço com arame inox 1mm para o varão depois de colado não "virar"

Colagem


Pronto depois de se dar o perfil desejado
